在2010年6月24日iPhone4發布的數個小時后,就有美國網友在專業論壇上發布消息,稱iPhone4引以為傲的邊框天線設計存在致命缺陷,在用戶用手緊握iPhone4的時候,其移動網絡的信號就會在數分鐘內完全衰減到無法通話的水平。起初,不少看到消息的網友還認為這不過是個別現象,但當有用戶上傳了iPhone4信號衰減全過程的視頻后才引起了各方的高度關注。此事件即為“天線門”事件，自2010年始,國內外發生了多次”天線門”事件, 使得消費者對于終端天線性能的關注達到了前所未有的高度，手機類移動設備如果輻射性能不好，將產生信號不好、語音通話質量差、容易掉線等多方面的問題，用戶使用不方便，生產制造商也會遭到投訴。OTA測試可以幫助終端天線廠商了解天線性能以及整機輻射性能，進而優化設計。

OTA-Over The Air（空中性能測試），與傳導測試相對應，是放置在特定微波暗室內的移動終端主動發射無線信號，并與暗室外的綜測儀進行通信，進行空間三維測量，得到移動終端產品的輻射功率和接收靈敏度。OTA 測試著重進行整機輻射性能方面的測試，驗證無線設備和網絡的連接能力以及終端使用者對輻射和接收性能的影響。

OTA的測試方法有大圓切法及圓錐切法：

使用大圓切法的系統被稱為組合軸系統，兩個旋轉軸相互結合在一起，是在Theta軸定位器基礎之上加裝Phi軸定位器，測量天線固定不動，移動臺在兩個正交軸上按照一定的順序旋轉。

使用圓錐切法的測試系統被稱為分布軸系統，兩個旋轉軸相互獨立，測量天線圍繞Theta軸轉動，EUT圍繞Phi軸轉動。測量天線在移動臺上方和下方多個位置依次進行測量。

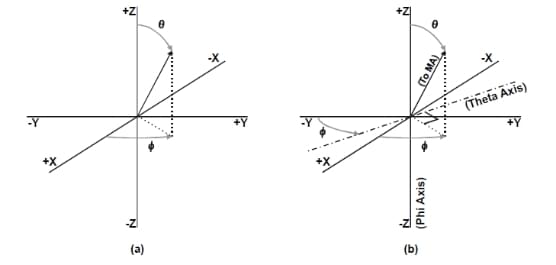

OTA測量可得到一個以旋轉中心為圓心的三維球面上的輻射性能，三維坐標定義如下。Phi軸即為Z軸，Theta角定義為測量點與Z軸之間的夾角，Phi角定義為測量點在XY平面上的投影與+X軸之間的夾角。

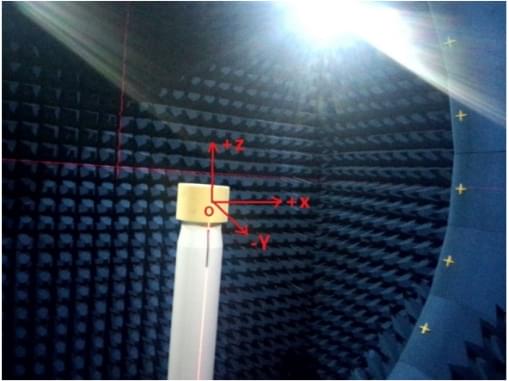

實驗室SATIMO SG24-L測試系統的測量系統的三維坐標如下圖，測試工程師面對樣品排放支架，正對面是+Y軸，右手邊是+X軸，正上方是+Z軸。

當我們查看有源測試二維輻射方向圖時，Azimuth=0表示XOZ平面；Azimuth=90表示YOZ平面; H-Plane表示XOY面。

當我們查看無源測試二維輻射方向圖時，Phi=0表示XOZ平面；Phi=90表示YOZ平面; Theta=90表示XOY平面，即與地面平行的水平面。原文轉自：巴倫原創
